بهره برداری صد در صدی از فیبر نوری با استفاده از کابل تبدیل 2×3 MTP

امتیاز به این مطلب
(1 نظر)

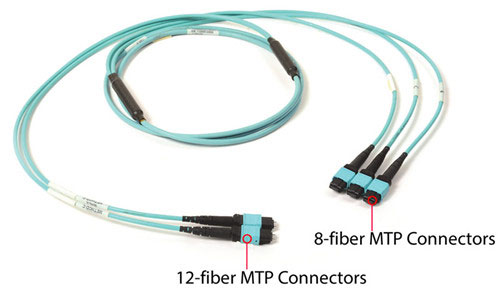

در مواجه با مصارف ‎8-fiber‏ موازی مانند 40GBase-SR4 40 Gigabit Ethernet و 100GBase-SR4 100 Gigabit Ethernet ، تکنسین هایی که از کابل های ‎12-fiber MTP‏ رایج استفاده می کنند یک سوم از کرهای فیبر را بلا استفاده باقی می گذارند چرا که تنها 8 فیبر برای ارسال و دریافت استفاده می شود. برای غلبه بر این ضعف، کابل تبدیل‎2×3 MTP‏ معرفی شده است. کابل تبدیل ‎2×3 MTP‏ با سه کانکتور ‎8-fiber MTP‏ که در یک سر و دو کانکتور ‎12-fiber MTP‏ که در سر دیگر آن ترمینال شده است می تواند سیگنال ها را از سه فرستنده گیرنده چهار کاناله به دو ترانک ‎12-fiber‏ تبدیل کرده و این به معنی بهره برداری صد در صدی از شبکه ‎12-fiber‏ است. این مقاله بطور عمده درباره ی کابل تبدیل ‎2×3 MTP‏ استفاده شده در ارتباطات 10G به 40G و 40G به 40G صحبت می کند.

بهره برداری صد در صدی از فیبر نوری با استفاده از کابل تبدیل 2×3 MTP

اتصال 10G به 40G با استفاده از کابل تبدیل ‎2×3 MTP‏

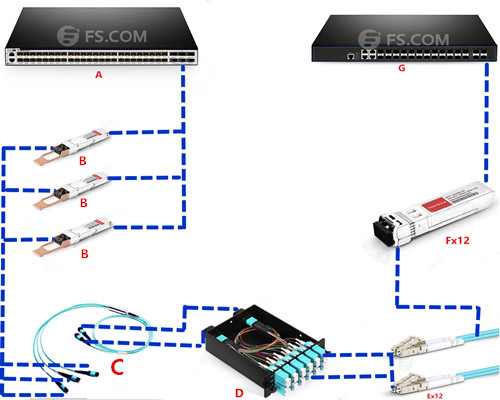

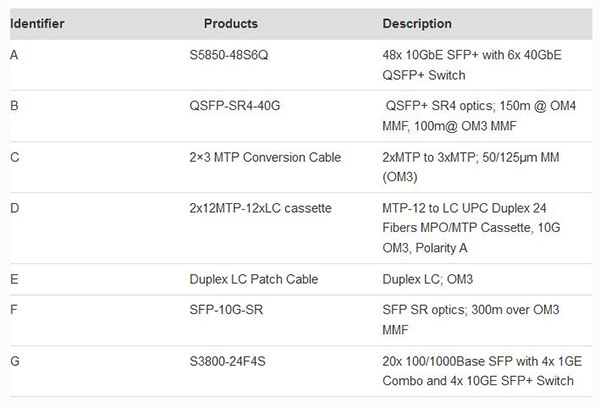

گرچه به روز رسانی از شبکه 10G به 40G امروزه در بسیاری از دیتاسنترها مرسوم شده است، اما به دلیل هزینه ی بالا هنوز امکان پذیر نیست تمام تجهیزات 10G را با تجهیزات 40G جایگزین نمود. در مقالات دیگر به راهکارهای اتصال و یا مهاجرت از شبکه 10G به 40G پرداخته شده است. کابل تبدیل ‎2×3 MTP‏ نیز یکی دیگر از راه های مقرون بصرفه می باشد. در سناریویی که در تصویر زیر آورده شده است سه کانکتور ‎8-fiber‏ MTP از طریق کابل تبدیل ‎2×3 MTP‏ بطور مستقیم به ماژول 40GBase-SR4 متصل شده(مصرف 100% فیبر) و پس از آن تمام کابل ها به اینترفیس ‎QSFP+‏ سوئیچ متصل شده اند. تبدیل از 40G به 10G مهم ترین گام در این اتصال است. در اینجا کاست MTP یا MPO LC (2x12MTP-12xLC cassette) به دو کانکتور ‎12-fiber MTP‏ متصل شده و سر دیگر کابل تبدیل به 12پچ کورد duplex LC متصل شده است. پس از آن تمام کابلهای LC از طریق ماژول 10GBase-SR بطور مستقیم به پورت ‎SFP+‏ سوئیچ متصل شده است. این مجموع اتصال هیچ فیبری را هدر نخواهد داد.

اتصال 40G به 40G با استفاده از کابل تبدیل ‎2×3 MTP‏

در این سناریو سه کانکتور ‎8-fiber MTP‏ در یک سر کابل تبدیل بطور مستقیم به ماژول 40G و پس از آن به سوئیچ 40G متصل شده است. به منظور اطمینان از اینکه تمام فیبرها در این اتصال 40G به 40G بکارگرفته شده اند از پنل آداپتور برای اتصال به دو کانکتور ‎12-fiber MTP‏ متصل شده به انتهای دیگر کابل تبدیل ‎2×3 MTP‏ استفاده شده است. در انتها سه کانکتور ‎8-fiber MTP‏ به ماژول 40G و پس از آن به پورت ‏QSFP+‎ سوئیچ متصل شده است.

از کابل تبدیل 2×3 MTP  اتصال 40G به 40G با استفاده از کابل تبدیل ‎2×3 MTP‏ نتیجه گیری

شما می توانید با استفاده از کابل تبدیل ‎2×3 MTP‏ بدون اینکه هزینه ی صرف تجهیزات جانبی دیگر نمائید از فیبر خودبهره برداری صد در صدی نمائید. با این حال باید دقت کنید که استفاده از کابل تبدیل ‎2×3 MTP‏ در سوئیچ کر مطلوب نخواهد بود چرا که مسیریابی و اتصال به شاسی از کارهای رایج است.
