سینی کابل (cable tray) ابزاری فلزی است که برای نگهداری و نظم دادن به عبور کابل های فیبرنوری، شبکه و مخابراتی بین طبقات، واحدها و داخل دیتا سنتر مورد استفاده قرار می گیرد. انواع سینی کابل در رایزرها باعث فرم دهی و تکفیک کابل ها در طول‌های مختلفی می‌شود و همچنین موجب می شود، سیم و کابل‌ها به صورت ایمن کشیده شوند. سینی های کابل به صورت مشبک و غیر مشبک با رعایت استانداردهای بین المللی طراحی و تولید می شوند، بطوریکه بیشترین استحکام تحمل بار و دوام کافی در شرایط مختلف آب و هوایی را دارا باشد.

کاربرد سینی کابل در ساختمان ها

سینی کابل از جمله تجهیزات indoor است که در رایزر مورد استفاده قرار میگیرد. همانگونه که در بخش تعریف سینی کابل گفته شد از این تجهیز زیرساختی برای هدایت و عبور کابل های فیبر نوری و شبکه استفاده می شود و در سال های اخیر بسیار مورد توجه قرار گرفته است.

مزایای استفاده از سینی کابل :

• صرفه‌جویی در فضای اشغال شده
• ارایش و نظم دهی به کابل کشی ها در رایزر
• حفظ و نگهداری از کابل های فیبرنوری و شبکه
• مقاومت در برابر خوردگی

انواع سینی کابل

سینی های کابل همانند بسیاری از تجهیزات زیرساخت دیگر میتواند از لحاظ مشخصه ها و پارامترهای مختلف در دسته بندی های متفاوتی قرار بگیرد. در ادامه به چند نوع سینی کابل اشاره میکنیم:

از لحاظ جنس مواد تشکیل دهنده:

آنها می‌توانند به انواع سینی‌های فلزی، سینی‌های گالوانیزه، سینی‌های پی وی سی، سینی‌های آلومینیوم، سینی‌های استیل و … تقسیم بندی شوند.

از نظر نوع خمش:

سینی‌های کابل می‌توانند شامل سینی کابل دو خم که دارای یک کفه و دو دیوار هستند، سینی کابل چهار خم که در کنار دو خم، دارای دو لبه با عرض کم‌تر و عمود در قسمت بالا هستند و سینی‌های کابل شش خم که علاوه بر 4 خم عنوان شده دارای دو خم 90 درجه نیز هستند.

از نظر شکل ظاهری:

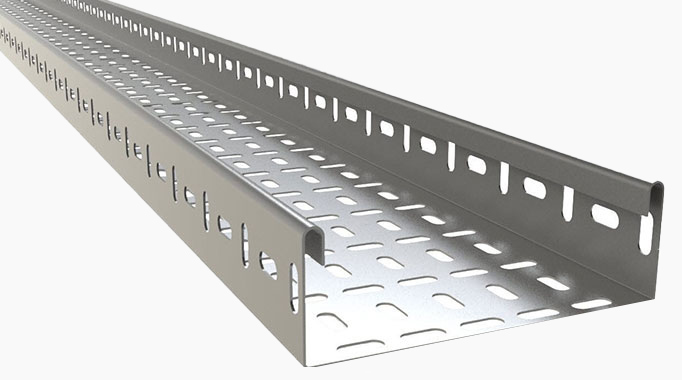

سینی کابل مشبک :که دارای سوراخ‌هایی در کف هستند که امکان چرخش هوا، خروج آب و بیرون ریختن گرد و غبار را فراهم می‌کنند.

نرده بان کابل یا لدر: که دارای دو ستون کناری است که توسط تعداد زیادی نرده همانند پله های نردبان هستند.

سینی‌های بدون مشبک: که امکان تهویه برای پراکنده شدن حرارت در آنها وجود ندارد اما محافظ حداکثری را فراهم می آورند.

در انتخاب سینی کابل به چه مواردی باید توجه کنیم

سینی‌های کابل بخش اصلی از طراحی زیرساخت یک ساختمان هستند و از تجهیزات مهمی هستند که هنگام نیاز به تغییرات در سیستم سیم کشی، درگیر میشوند. از این رو انتخاب سینی کابل مناسب از اهمیت بالایی برخوردار است.

به عنوان حسن ختام مبحث به مهم ترین مواردی که هنگام خرید سینی کابل مناسب باید به آنها توجه شود اشاره میکنیم:

• از مقاومت بالایی در برابر فشار و ضربه برخوردار باشند.
• از دوام و ماندگاری بالایی در برابر عواملی همچون آتش‌سوزی، خوردگی، زنگ‌زدگی و … برخوردار باشند.
• نیاز به تعمیر و نگهداری کمتری داشته باشند
• از تنوع بالایی از نظر ابعاد و کاربردها برخوردار باشند.
