کابل تولید پیگتیل و پچکورد
فیبر نوری
600µm Optical Fiber Cable | کابل پیگتیل 600 میکرون
کاربرد
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• جهت اتصال بین اجزاء پسیو مخابراتی
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
ویژگی ها
• ساختار غیر فلزی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از گسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب آسان و سریع
امکانات خاص:
• قابلیت تولید با روکش های مختلف
• قابلیت تولید در رنگ های مختلف
مشخصات فنی
FIBER TRANSMISSION PERFORMANCE |
Parameters |
Single mode |
Fiber Core Diameter (μm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/ km) |
0.3~0.4 |
PHYSICAL CHARACTERISTICS |
Cable weight(KG/KM) |
1~2 |
Cable Dimension(MM) |
0.9 |
MECHANICAL CHARACTERISTICS |
Tensile Strength |
IEC60794-E1 |
70 N Short term
20 N Long term
|
Bending Radius |
IEC60794-1-E11 |
15*D @ installation
20*D @ operation
|
ENVIRONMENTAL CHARACTERISTICS |
TEMPERATURE |
installation |
-10~+70 °C |
operation |
-20~+80 °C |
FIRE PERFORMANCE |
Flame Retardant |
IEC60332 |
Low smoke emission |
IEC61034 |
No acid gas emission |
IEC60754 |

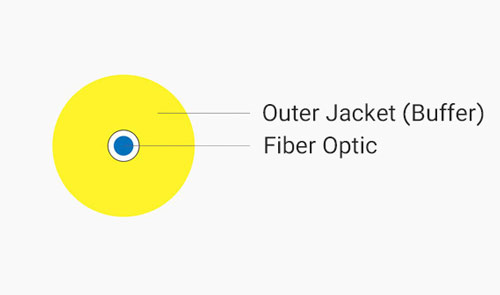

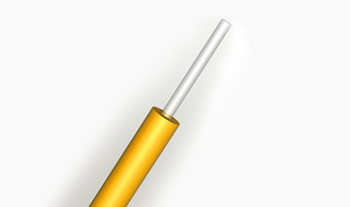

900µm Optical Fiber Cable | کابل پیگتیل 900 میکرون
کاربرد
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• جهت اتصال بین اجزاء پسیو مخابراتی
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
ویژگی ها
• ساختار غیر فلزی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از گسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب آسان و سریع
امکانات خاص:
• قابلیت تولید با روکش های مختلف
• قابلیت تولید در رنگ های مختلف
مشخصات فنی
FIBER TRANSMISSION PERFORMANCE |
Parameters |
Single mode |
Fiber Core Diameter (μm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/ km) |
0.3~0.4 |
PHYSICAL CHARACTERISTICS |
Cable weight(KG/KM) |
1~2 |
Cable Dimension(MM) |
0.9 |
MECHANICAL CHARACTERISTICS |
Tensile Strength |
IEC60794-E1 |
70 N Short term
20 N Long term
|
Bending Radius |
IEC60794-1-E11 |
15*D @ installation
20*D @ operation
|
ENVIRONMENTAL CHARACTERISTICS |
TEMPERATURE |
installation |
-10~+70 °C |
operation |
-20~+80 °C |
FIRE PERFORMANCE |
Flame Retardant |
IEC60332 |
Low smoke emission |
IEC61034 |
No acid gas emission |
IEC60754 |

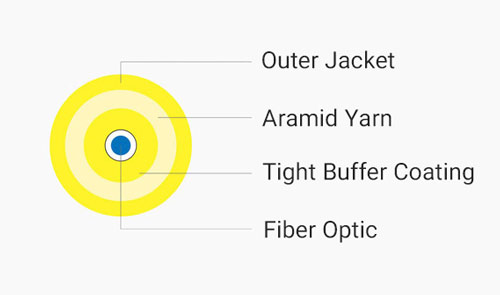

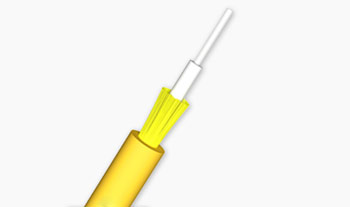

Simplex Optical Fiber Cable | کابل پچ کورد سیمپلکس
کاربرد
• قابل استفاده در داخل ساختمان
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
ویژگی ها
• ساختار غیر فلزی
• استفاده از الیاف مقاوم ساز برای مقاومت در برابر تنش های مکانیکی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از گسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب آسان و سریع
امکانات خاص:
• قابلیت تولید با روکش های مختلف
• قابلیت تولید در رنگ های مختلف
مشخصات فنی
FIBER TRANSMISSION PERFORMANCE |
Parameters |
Single mode |
Fiber Core Diameter (μm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/ km) |
0.3~0.4 |
PHYSICAL CHARACTERISTICS |
Cable weight(KG/KM) |
7~10 |
Cable Dimension(MM) |
2 or 3 |
MECHANICAL CHARACTERISTICS |
Tensile Strength |
IEC60794-E1 |
70 N Short term
150 N Long term
|
Bending Radius |
IEC60794-1-E11 |
15*D @ installation
20*D @ operation
|
Crush Resistance |
IEC60794-1-E3 |
500 N |
ENVIRONMENTAL CHARACTERISTICS |
TEMPERATURE |
installation |
-10~+70 °C |
operation |
-20~+80 °C |
FIRE PERFORMANCE |
Flame Retardant |
IEC60332 |
Low smoke emission |
IEC61034 |
No acid gas emission |
IEC60754 |

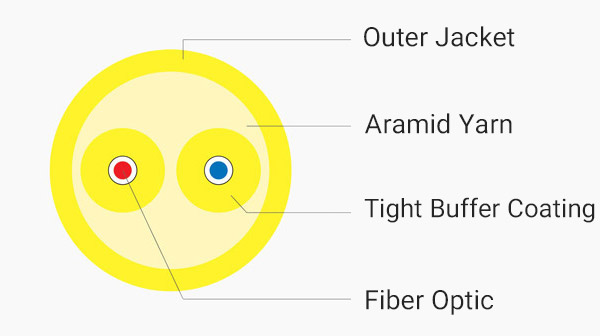

Duplex round optical fiber cable | کابل پچ کورد داپلکس
کاربرد
• قابل استفاده در داخل ساختمان
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
ویژگی ها
• ساختار غیر فلزی
• استفاده از الیاف مقاوم ساز برای مقاومت در برابر تنش های مکانیکی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از گسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب آسان و سریع
مشخصات فنی
Fiber transmission performance |
Parameters |
Single Mode |
Fiber Core Diameter (µm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/km) |
0.3~0.4 |
Physical Characteristics |
Cable weight (kg/km) |
5~10 |
Cable Dimension (mm) |
4~5 |
Environmental characteristics |
Temperature |
Installation |
-10~+70 °C |
Operation |
-20~+80°C |
Fire Performance |
Flame Retardant |
IEC60332 |
Low Smoke Emission |
IEC61034 |
No Acid Gas Emission |
IEC60754 |

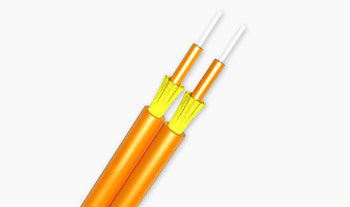

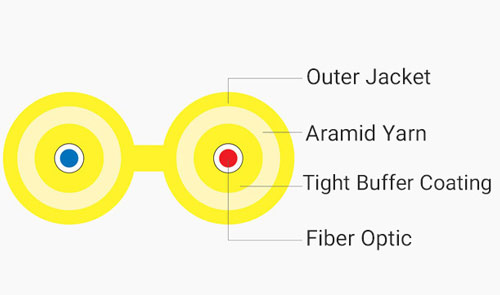

Duplex zipcord Optical Fiber Cable | کابل پچ کورد داپلکس زیپ کورد
کاربرد
• قابل استفاده در داخل ساختمان
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
ویژگی ها
• ساختار غیر فلزی
• استفاده از الیاف مقاوم ساز برای مقاومت در برابر تنش های مکانیکی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از گسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب آسان و سریع
امکانات خاص:
• قابلیت تولید با روکش های مختلف
• قابلیت تولید در رنگ های مختلف
مشخصات فنی
FIBER TRANSMISSION PERFORMANCE |
Parameters |
Single mode |
Fiber Core Diameter (μm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/ km) |
0.3~0.4 |
PHYSICAL CHARACTERISTICS |
Cable weight(KG/KM) |
9~12 |
Cable Dimension(MM) |
2*4 |
MECHANICAL CHARACTERISTICS |
Tensile Strength |
IEC60794-E1 |
70 N Short term
150 N Long term
|
Bending Radius |
IEC60794-1-E11 |
15*D @ installation
20*D @ operation
|
Crush Resistance |
IEC60794-1-E3 |
500 N |
ENVIRONMENTAL CHARACTERISTICS |
TEMPERATURE |
installation |
-10~+70 °C |
operation |
-20~+80 °C |
FIRE PERFORMANCE |
Flame Retardant |
IEC60332 |
Low smoke emission |
IEC61034 |
No acid gas emission |
IEC60754 |

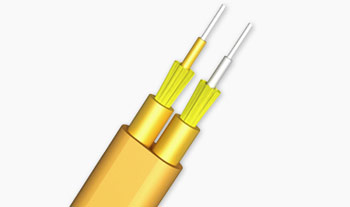

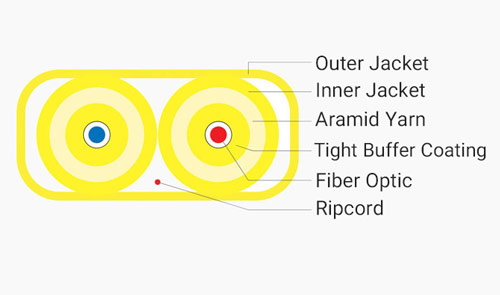

Duplex Flat optical fiber cable | کابل پچ کورد فیبر نوری با جکت
کاربرد
• قابل استفاده در داخل ساختمان
• مناسب برای شبکه های FTTX
• مناسب برای کابل های پیگتیل و پچ کورد
• کابل اتصال دهنده در تابلوهای توزیع نوری
• نصب در کانال توسط دمش هوا
• مناسب برای محیط های نیازمند به امنیت بالا در برابر آتش
ویژگی ها
• ساختار غیر فلزی
• استفاده از الیاف مقاوم ساز برای مقاومت در برابر تنش های مکانیکی
• امکان نصب مستقیم کانکتور
• دارای شعاع خمش مطلوب و نیروی کششی مناسب
• دارای روکش LSZH برای جلوگیری از کسترش شعله و ایجاد گاز سمی پس از
شعله ور شدن
• وزن سبک
• نصب سریع و آسان
مشخصات فنی
Fiber transmission performance |
Parameters |
Single Mode |
Fiber Core Diameter (µm) |
9 |
Fiber Category |
ITU-T G.657 |
Wavelengths (nm) |
1310/1550/1625 |
Maximum Attenuation (dB/km) |
0.3~0.4 |
Physical Characteristics |
Cable weight (kg/km) |
18 |
Cable Dimension (mm) |
3.1*5.3 |
Environmental characteristics |
Temperature |
Installation |
-10~+70 °C |
Operation |
-20~+80°C |
Fire Performance |
Flame Retardant |
IEC60332 |
Low Smoke Emission |
IEC61034 |
No Acid Gas Emission |
IEC60754 |
