پیگتیل فیبر نوری Fiber optic pigtail
پیگتیل فیبر نوری برای پایان دادن به کابل های فیبر نوری از طریق فیوژن (جوش فیبر نوری) یا اتصال مکانیکی استفاده می شود. پیگتیل های فیبر نوری از یک سر دارای کانکتور هستند و انتهای دیگر آنها جهت انجام فیوژن کابل های single mode و multi-mode در داخل باکس و پچ پنل مورد استفاده قرار می گیرد. پیگتیل فیبر نوری شرکت فاطر به صورت سینگل مد تولید می گردند و دارای کانکتورهای FC ، LC، SC و در رنگ های مختلف می باشند.
ویژگی های پیگتیل فیبر نوری
- تلفات عبوری کم و نرخ بازگشتی بالا
- با دوام با قابلیت تبادل بالا
- قابلیت علکرد در دمای بالا
- مطابق با استانداردهای IEC، TIA/EIA،NTT و JIS
- دارای اندازه های 1.5، 2.5، 3.5 متر
- دارای دو قطر 0.9، 0.6 میلیمتر
- دارای استاندار G657A1
- دارای کانکتور FC، LC، SC
- قابلیت سفارشی سازی
|
FC/UPC |
FC/APC |
SC/UPC |
SC/APC |
LC/APC |
LC/UPC |
پارامتر |
|---|---|---|---|---|---|---|
|
-40 ~ +80 |
-25 ~ +75 |
-25 ~ +75 |
(°C) دمای عملکرد |
|||
|
≤0.25 |
≤0.25 |
≤0.25 |
(dB) تلفات عبوری |
|||
|
≥50 |
≥60 |
≥50 |
≥60 |
≥50 |
≥60 |
(dB) نرخ بازگشتی |
|
≥600 |
≥600 |
≥600 |
دوام (بار) |
|||
|
≥55 |
≥55 |
≥55 |
استحکام کششی(N) |
|||
کابل های پیگتیل با کیفیت بالا، همراه با روش های صحیح اتصال فیوژن، بهترین عملکرد ممکن را برای پایانه‌های کابل فیبر نوری ارائه می‌کنند. پیگتیل های فیبر نوری معمولاً در تجهیزات مدیریت فیبر نوری مانند ODF، جعبه ترمینال فیبر و جعبه توزیع یافت می شوند.
انوع پیگتیل های فیبر نوری
پیگتیل فیبر نوری بر اساس نوع فیبر:
اگر بخواهیم کابل پیگتیل را بر اساس نوع فیبر طبقه‌بندی کنیم؛ شاهد دو حالت سینگل مود و مالتی مود خواهیم بود.
پیگتیل های مالتی مود از کابل های فیبر چند حالته توده 62.5/125 میکرون یا 50/125 میکرون استفاده می کنند و آن ها را با اتصال دهنده های فیبر نوری چند حالته می دهند. کابل های فیبر چند حالته 10G (OM3 یا OM4) نیز در پیگتیل های نوری موجود هستند. امروزه بیشتر از نوع سینگل مود پیگتیل های فیبر نوری استفاده می شود؛ زیرا آن ها طول بلندتری نسبت به نوع مالتی مود دارند که آن ها را برای استفاده در بسیاری از پروژه های فیبر نوری مناسب می سازد.
نوع کانکتور:

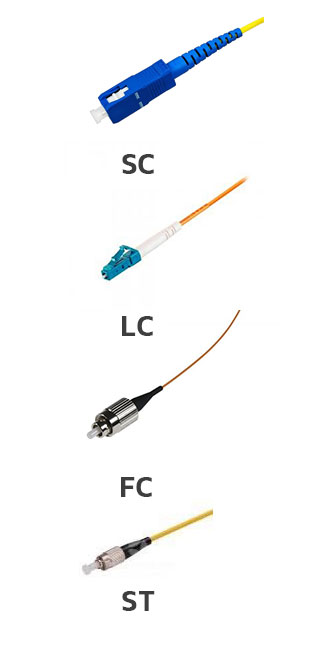

پیگتیل های فیبر نوری را بر اساس کانکتور آن ها نیز می توان طبقه بندی کرد. انواع پیگتیل های فیبر نوری بر اساس نوع کانکتور عبارت‌اند از:

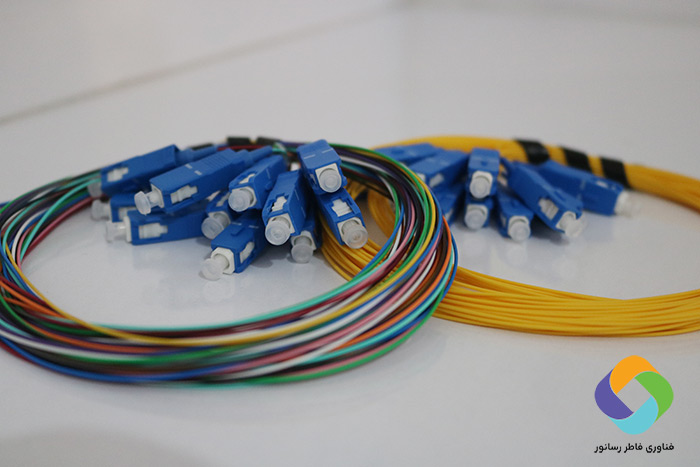

پیگتیل های فیبر نوری با کانکتورSC :
کانکتور کابل پیگتیل SC یک کانکتور جداکننده غیر نوری با آلیاژی ضد زنگ 2.5 میلی متری است. SC pigtail برای استفاده در برنامه هایی مانند CATV، LAN، WAN، تست و اندازه گیری مقرون به صرفه است.
FC Pigtail: این نوع از پیگتیل ها از بدنه فلزی اتصالات نوری FC بهره می برد که دارای ساختار پیچی و فرول های سرامیکی با دقت بالا است. پیگتیل FC و محصولات مرتبط با آن به طور گسترده برای کاربردهای عمومی استفاده می شود.ST Pigtail: کانکتور ST pigtail محبوب ترین کانکتور برای برنامه های چند حالته فیبر نوری LAN است. دارای یک حلقه بلند به قطر 2.5 میلی متر است که از سرامیک (زیرکونیا)، آلیاژ ضد زنگ یا پلاستیک ساخته شده است. از این رو پیگتیل های SC معمولا در حوزه های مخابراتی، صنعتی، پزشکی و حسگرها دیده می شوند.

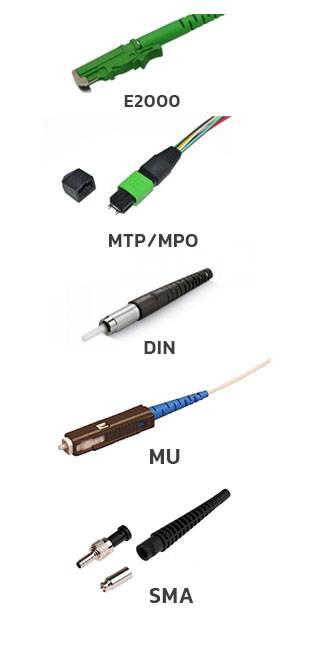

همانطور که گفته شد کانکتور های بسیاری برای پیگتیل های فیبر نوری مانند LC، SC، ST وجود دارد. جدای از این کانکتورها، جدیدترین طراحی کانکتور به نام کانکتور MDC وجود دارد که با ارائه برتری 3 برابری نسبت به کانکتور LC استاندارد، بالاترین تراکم کانکتور قابل دستیابی را ممکن می سازد. انواع مختلف کانکتور باید به رابط های مختلف متصل شوند، بنابراین بهتر است نوع رابط دستگاه هایی را که برای اولین بار استفاده می کنید تأیید کنید.
نصب پیگتیل های فیبر نوری
در نصب پیگتیل های فیبر نوری، نحوه اتصال کابل ها به سیستم، برای کارکرد بهتر آن ها در شبکه بسیار حیاتی است. اگر به درستی انجام شود، سیگنال های نوری با تضعیف کم و افت برگشت کمی از لینک عبور می کنند. پیگتیل فیبر نوری یک راه بهینه برای اتصال فیبر نوری را ارائه می دهد که در 99٪ از کاربرد های سنگل مود استفاده می شود.
راهنمای خرید پیگتیل های فیبر نوری
انتخاب پیگتیل مناسب رابطه مستقیمی با کیفیت آن ها دارد. در قسمت های قبلی انواع پیگتیل های فیبر نوری را به طور کامل مورد بررسی قرار داده‌ایم در این بخش قصد داریم به شما در خرید پیگتیل های فیبر نوری کمک کنیم تا بتوانید بهترین آن ها را انتخاب کنید.
با توجه به تعداد رشته های فیبر، پیگتیل های سیمپلکس و داپلکس وجود دارد. پیگتیل فیبر سیمپلکس شامل یک رشته فیبر با یک کانکتور سیمپلکس در هر انتهای آن است. می توان آن را با یک جفت ماژول گیرنده گیرنده BiDi که دارای یک پورت هستند، متصل کرد. در حالی که پیگتیل فیبر داپلکس از دو رشته شیشه یا پلاستیک با یک کانکتور داپلکس (یا به عنوان دو اتصال سیمپلکس در نظر گرفته می شود) تشکیل شده است. این اغلب با فرستنده گیرنده های معمولی یا فرستنده گیرنده های فیبر دوگانه BiDi مرتبط است.
بهترین روکش برای پیگتیل های فیبر نوری کدام‌اند؟
روکش های پیگتیل های فیبر نوری اغلب به دو صورت PVC و LSZH در بازار موجود هستند. پیگتیل های پوشیده با روکش PVC در دمای نصب معمولی انعطاف پذیر هستند. در مقایسه با پیگتیل های PVC، پیگتیل های LSZH سفت‌تر و انعطاف‌پذیرتر هستند، اما حاوی ترکیبی مقاوم در برابر شعله هستند که در صورت سوختن، بخارات سمی از خود ساطع نمی‌کند. پیگتیل های فیبر نوری پی وی سی معمولاً برای کاربرد های داخلی مانند اجرای افقی از مرکز سیم کشی استفاده می شود. در حالی که کابل LSZH در مناطق بدون تهویه و در معرض دید عموم استفاده می شود، مانند مترو و تونل ها و همچنین برای اتاق هایی استفاده می شود که خروج سریع از آن ها آسان نیست.
