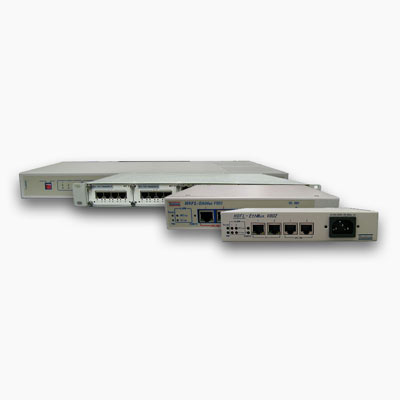

مبدل TDM over IP ) E1)

مبدل TDM over IP) E1)

تکنولوژی TDM over Ethernet قادر به انتقال خطوط TDM مثل E1 و T1 از طریق شبکه های مبتنی بر IP می باشد. این تکنولوژی موجب ایجاد یک مزیت فوق العاده در استقرار خدمات مبتنی بر TDM به سادگی با استفاده از یک یا چندین جفت از این دستگاه ها که مبدل E1 نام دارند در هر کجا که اینترنت در دسترس باشد، می شود. در واقع زمانی که شما دارای یک شبکه مبتنی بر IP هستید و همچنین نیاز دارید خطوط E1/T1 را از طریق این شبکه انتقال دهید، باید از تکنولوژی TDM over IP استفاده کنید که این کار با استفاده از مبدل های E1 انجام می شود. این مبدل های E1 با ظرفیت ها و تعداد پورت های مختلف ارائه می شوند که باید با توجه به نیاز پروژه انتخاب شوند. همچنین این دستگاه ها بدون اتلاف و با نصب و راه اندازی آسان می باشند.

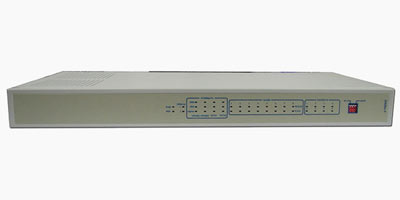

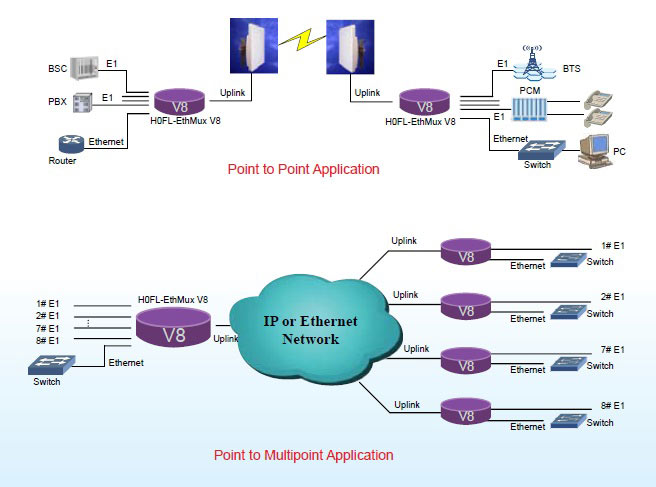

مبدل E1 مدل H0FL-EthMux V8

توضیح کلی

مبدل H0FL-EthMUX راهکاری مقرون به صرفه برای تبدیل سیگنال های مخابراتی به IP packet است. این مبدل از TDM روی فناوری IP استفاده می کند و دیتاهای E1 را در بستر شبکه جا به جا می کند.

H0FL-EthMUX V8 نسل جدید TDM است که روی مدار IP قرار می گیرد و می تواند تا 8 پورت E1 و دو پورت اترنت را روی اترنت یا شبکه IP پشتیبانی کند. پورت های Uplink و data user دارای استاندارد IEEE 802.3 هستند.

طراحی مهندسی شده این مبدل با ساختار جدید زمانبندی دقیق سیگنال و ارسال بیت باعث شده این دستگاه به خوبی در دسترس باشد. پارامترهای از قبل تعریف شده باعث شده پروسه نصب دستگاه به آسانی صورت گیرد و هزینه های مربوط به نگهداری سیستم کاهش پیدا کند.

ویژگی ها

• پشتیبانی از وب سرور کاربرپسند برای نصب و نگهداری آسان
• پشتیبانی از مدیریت شبکه SNMP V1/V2
• ارائه هشدار LOG
• پشتیبانی از point to point و point to multipoint
• پشتیبانی از 8 پورت E1
• پشتیبانی از پورت Uplink اترنت 1+1 محافظ
• Clock recovery E1، برای مقابله با تغییرات بلند مدت و کوتاه مدت سیگنال دیجیتال
• میزان تاخیر کم در هنگام پردازش کانال های E1 و استفاده از پهنای باند بالا به صورت موثر
• دارای فریم همسان سازی PCM برای محافظت از پکت ها
• قابلیت کپسوله کردن پکت ها توسط کاربر
• پشتیبانی از پروتکل UDP/IP
• پشتیبانی از تنظیمات VLAN در خدمات E1 و مدیریت VLAN
• دارای jitter buffer به منظور جلوگیری از تاخیر پکت
• دارای پورت اترنت محلی محدود
• نشان دهنده اتلاف سیگنال E1 LOS و AIS به صورت محلی و از راه دور برای رفع عیب
• پشتیبانی از بهم پیوستن آبشاری 8 پورت E1

مشخصات فنی

آیتم	توضیحات
مدل	H0FL-EthMux V8	Uplink (1+1)، 8E1s، دارای 2 پورت داده کاربر
رابط ها	Uplink	دارای 2 پورت Uplink سازگار با استاندارد IEEE 802.3 قابلیت برقراری رابطه سریع و دو طرفه به صورت خودکار یا دستی، پشتیانی از مدیریت وب
رابط ها	پورت های E1	پشتیبانی از E1 8 سازگار با G.703 مقاومت: E1-120Ω یا 75Ω
نیرو	تغذیه	دارای منبع تغذیه دوگانه
		2DC، 2AC یا DC+AC
		48V DC یا 240V AC~100
	مصرف	100W≥
محیط کار	دما	0 ~ 50°
محیط کار	نسبت رطوبت	≤90% (غیر متراکم)

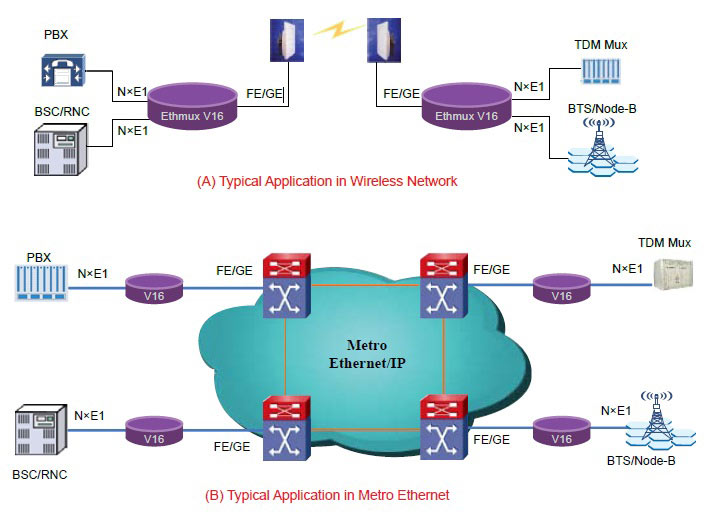

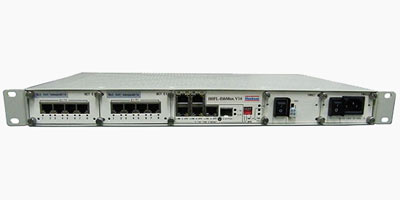

مبدل H0FL-EthMux V16

توضیح کلی

مبدل16 H0FL-EthMUX راهکاری مقرون به صرفه برای تبدیل سیگنال های مخابراتی به IP packet است. این مبدل از TDM روی فناوری IP استفاده می کند و از انتقال اطلاعات پورت های 8~16 E1 و 5GE و یک پورت 1GE پشتیبانی می کند.

طراحی مهندسی شده این مبدل با ساختار جدید زمانبندی دقیق سیگنال و ارسال بیت باعث شده این دستگاه به خوبی در دسترس باشد. پارامترهای از قبل تعریف شده باعث آسان شدن پروسه نصب دستگاه گردیده و هزینه های مربوط به نگهداری سیستم کاهش پیدا داده است

ویژگی ها

• ارائه 5 پورت الکتریکی GE و یک پورت نوری GE در مجموع 6 پورت GE که به عنوان uplink شبکه یا پورت کاربر به سرویس دهی خواهند پرداخت و از 5 پورت GE می توان به عنوان پورت NM هم استفاده کرد.
• پشتیبانی از پورت Uplink
• پشتیبانی از وب سرور کاربر پسند برای نصب و نگهداری آسان
• پشتیبانی از مدیریت شبکه SNMP V1/V2
• اترنت ساخته شده در لایه 2، پشتیبانی از VLAN، سازگار با IEEE 802.3X و 802.1P
• ارائه 2 کارت E1 قابل نصب که هر کدام 8 تا E1/T1 را پشتیبانی می کند.
• پشتیبانی از point to point و point to multipoint
• Clock recovery E1، برای مقابله با تغییرات بلند مدت و کوتاه مدت سیگنال دیجیتال
• میزان تاخیر کم در هنگام پردازش کانال های E1 و استفاده از پهنای باند بالا به صورت موثر
• دارای فریم همسان سازی PCM برای محافظت از پکت ها
• قابلیت کپسوله کردن پکت ها توسط کاربر
• پشتیبانی از پروتکل UDP/IP
• پشتیبانی از تنظیمات VLAN در خدمات E1 و مدیریت VLAN
• دارای jitter buffer به منظور جلوگیری از تاخیر پکت
• دارای پورت اترنت محلی محدود
• پشتیبانی از بهم پیوستن آبشاری 16 پورت E1
• پورت E1/T1 در 120 Ω متعادل شده، کانکتور RJ45، پشتیبانی از پورت نامتعادل 75 Ω از طریق کابل تبدیل خارجی
• ارتقاء آنلاین نرم افزار و سخت افزار
• افزونگی منبع تغذیه

مشخصات فنی

آیتم	توضیحات
مدل	H0FL-EthMux V16	5 پورت GE الکترونیکی، یک پورت GE نوری و 16 پورت E1
رابط ها	پورت های IP	5 پورت GE الکترونیکی، یک پورت GE نوری سازگار به 802.1P، IEEE802.3 ، قابلیت برقراری رابطه سریع و دو طرفه به صورت خودکار یا دستی
	پورت های E1	پشتیبانی از 16 E1 سازگار با G.703 مقاومت: E1-120Ω یا 75Ω
	پورت های T1	پشتیبانی از 16 پورت T1 سازگار با G.703 مقاومت: 100Ω
پورت NM	مثل پورت های IP	پشتیبانی از مدیریت وب سرور و SNMP
نیرو	تغذیه	دارای منبع تغذیه دوگانه
		2DC ، 2AC یا DC+AC
		-48V~-72VDC یا 100～240VACC
	مصرف	≤15W
محیط کار	دما	00~50°
محیط کار	نسبت رطوبت	≤90% (غیر متراکم)
ابعاد	WHD (mm)	144044231

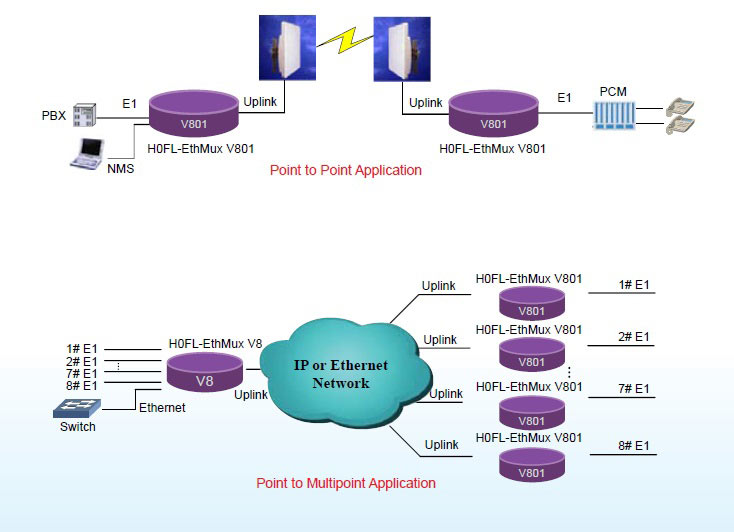

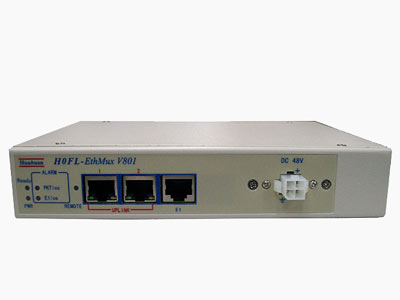

مبدل H0FL-EthMux V801

توضیح کلی

مبدل H0FL-EthMUX V801 راهکاری مقرون به صرفه برای تبدیل سیگنال های مخابراتی به IP packet است. این مبدل از TDM روی فناوری IP استفاده می کند و دیتاهای E1 را در بستر شبکه جا به جا می کند.

مبدل H0FL-EthMux V801 نسل جدید TDMها روی تجهیزات IP است که از انتقال E1 روی اترنت یا شبکه IP پشتیبانی می کند. پورت های uplink تحت استاندارد IEEE802.3 هستند.

ویژگی ها

• پشتیبانی از وب سرور کاربرپسند برای نصب و نگهداری آسان
• پشتیبانی از SNMP
• پشتیبانی از 1 پورت E1/T1 و Uplink (1+1) 2
• میزان تاخیر کم در هنگام پردازش کانال های E1 و استفاده از پهنای باند بالا به صورت موثر
• دارای فریم همسان سازی PCM برای محافظت از پکت ها
• قابلیت کپسوله کردن پکت ها توسط کاربر
• Clock recovery E1، برای مقابله با تغییرات بلند مدت و کوتاه مدت سیگنال دیجیتال
• پشتیبانی از پروتکل UDP/IP
• پشتیبانی از تنظیمات VLAN در خدمات E1 و مدیریت VLAN
• دارای jitter buffer به منظور جلوگیری از تاخیر پکت
• نشان دهنده اتلاف سیگنال E1 LOS و AIS به صورت محلی و از راه دور برای رفع عیب

مشخصات فنی

آیتم	توضیحات
مدل	H0FL-EthMux V801	2 Uplink (1+1)، 2 پورت E1/T1
رابط ها	Uplink	2 پورت Uplink سازگار با IEEE 801.3 قابلیت برقراری رابطه سریع و دو طرفه به صورت خودکار یا دستی پشتیبانی از مدیریت وب
	پورت های E1/T1	1 پورت E1 سازگار با G.703 مقاومت: E1-120Ω یا 75Ω/ T1- 100Ω
نیرو	تغذیه	A	DC -48V(-36V ~ -72V)
	تغذیه	B	AC ~220V(100V ~ 260V)
	مصرف	≤3W
محیط کار	دما	50°C~0
محیط کار	نسبت رطوبت	≤90% (غیر متراکم)
ابعاد	WhD (mm)	18535136.5

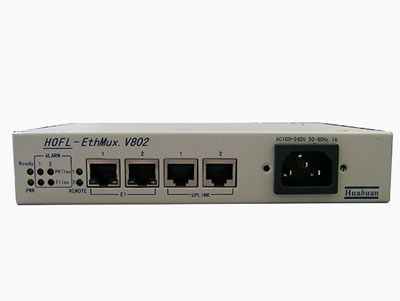

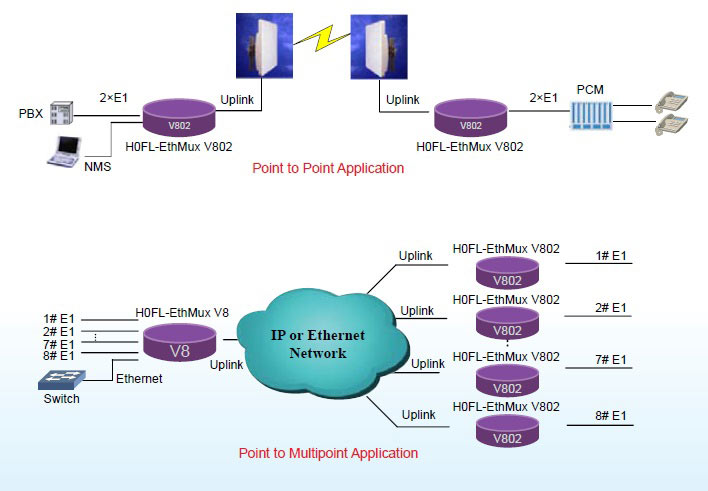

مبدل H0FL-EthMux V802

توضیح کلی

مبدل H0FL-EthMux V802 نسل جدید TDMها روی تجهیزات IP است که از انتقال E1 روی اترنت یا شبکه IP پشتیبانی می کند. پورت های uplink تحت استاندارد IEEE802.3 هستند.

ویژگی ها

• پشتیبانی از وب سرور کاربرپسند برای نصب و نگهداری آسان
• پشتیبانی از SNMP
• پشتیبانی از 2 پورت E/T1 و Uplink 2
• میزان تاخیر کم در هنگام پردازش کانال های E1 و استفاده از پهنای باند بالا به صورت موثر
• دارای فریم همسان سازی PCM برای محافظت از پکت ها
• قابلیت کپسوله کردن پکت ها توسط کاربر
• Clock recovery E1، برای مقابله با تغییرات بلند مدت و کوتاه مدت سیگنال دیجیتال
• پشتیبانی از پروتکل UDP/IP
• پشتیبانی از تنظیمات VLAN در خدمات E1 و مدیریت VLAN
• دارای jitter buffer به منظور جلوگیری از تاخیر پکت
• نشان دهنده اتلاف سیگنال E1 LOS و AIS به صورت محلی و از راه دور برای رفع عیب

مشخصات فنی

آیتم	توضیحات
مدل	H0FL-EthMux V802	2 Uplink (1+1)، 2 پورت E1/T1
رابط ها	Uplink	2 پورت Uplink سازگار با IEEE 802.3 مذاکره خودکار و دستی سریع و دوطرفه پشتیبانی از مدیریت وب
رابط ها	پورت های E1/T1	2 پورت سازگار با G.703 مقاومت: E1-120Ω یا 75Ω/ T1- 100Ω
نیرو	تغذیه	A	DC -48V(-36V ~ -72V)
	تغذیه	B	AC ~220V(100V ~ 260V)
	مصرف	≤3W
محیط کار	دما	0~ 50°C
محیط کار	نسبت رطوبت	≤90% (غیر متراکم)
ابعاد	W x H x D (mm)	185 x 35 x 136.5

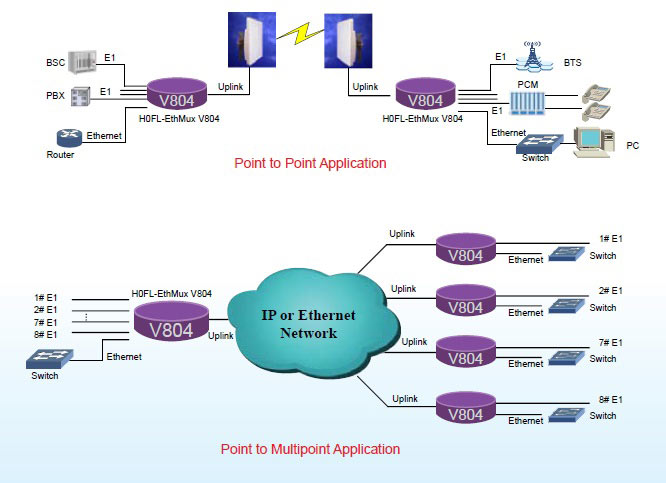

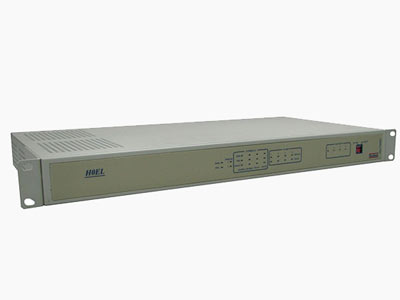

مبدل H0FL-EthMux V804

توضیح کلی

مبدل H0FL-EthMux V804 نسل جدید TDMها روی تجهیزات IP است که از انتقال چهار پورت E1 و دو پورت اترنت محلی روی اترنت یا شبکه IP پشتیبانی می کند. پورت های uplink تحت استاندارد IEEE802.3 هستند.

ویژگی ها

• پشتیبانی از وب سرور کاربرپسند برای نصب و نگهداری آسان
• پشتیبانی از شبکه مدیریت شبکه SNMP V1/V2
• پشتیبانی از point to point و point to multipoint
• پشتیبانی از 4 پورت E1
• پشتیبانی از پورت uplink اترنت 1+1
• میزان تاخیر کم در هنگام پردازش کانال های E1 و استفاده از پهنای باند بالا به صورت موثر
• Clock recovery E1، برای مقابله با تغییرات بلند مدت و کوتاه مدت سیگنال دیجیتال
• دارای فریم همسان سازی PCM برای محافظت از پکت ها
• قابلیت کپسوله کردن پکت ها توسط کاربر
• پشتیبانی از پروتکل UDP/IP
• پشتیبانی از تنظیمات VLAN در خدمات E1 و مدیریت VLAN
• دارای jitter buffer به منظور جلوگیری از تاخیر پکت
• دارای پورت اترنت محلی محدود
• پشتیبانی از بهم پیوستن آبشاری 4 پورت E1
• نشان دهنده اتلاف سیگنال E1 LOS و AIS به صورت محلی و از راه دور برای رفع عیب

مشخصات فنی

آیتم	توضیحات
مدل	H0FL-EthMux V804	2 Uplink (1+1)، 4 پورت E1، 2 پورت داده کاربر
رابط ها	پورت های E1	پشتیبانی از 4 E1 سازگار با G.703 مقاومت E1-120Ω: یا 75Ω
رابط ها	پورت های داده کاربر	پشتیبانی از 2 پورت داده کاربر سازگار با IEEE 802.3 قابلیت برقراری رابطه سریع و دو طرفه به صورت خودکار یا دستی
نیرو	تغذیه	دارای منبع تغذیه دوگانه
		2DC ، 2AC یا DC+AC
		-38V~-62V DC یا 100～240V AC
	مصرف	≤10W
محیط کار	دما	50°C~0
محیط کار	نسبت رطوبت	≤90% (غیر متراکم)
ابعاد	WHD(mm)	44044231
