مفصل فیبر نوری چیست؟

مفصل های فیبر نوری تجهیزاتی هستند که در فیوژن اتصالات فیبر نوری استفاده می شوند همچنین از نقطه اتصال و فیوژن کابل های فیبر نوری محافظت می کنند. انواع مختلفی از مفصل ها با توجه به کاربرد آن ها وجود دارد ،مانند مفصل های هوایی، داکتی و خاکی که معمولا برای کاربرد های outdoor و گاهی نیز برای مصارف زیر آبی استفاده می شوند.

انواع مفصل های فیبر نوری:

برای اتصالات کابل های فیبر نوری در معرض عوامل طبیعی مفصل ها دارای دو نوع کلی هستند: مفصل های افقی و مفصل های عمودی

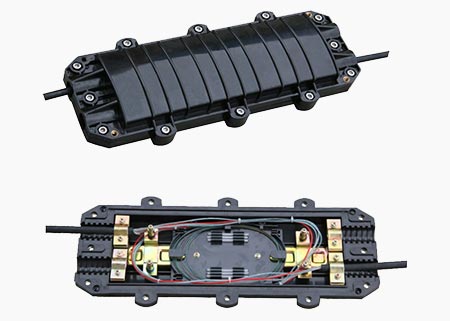

 1) مفصل های افقی:

مفصل های نوع افقی شبیه یک جعبه تخت یا سیلندری شکل هستند آنها حفاظت از اتصالات و محل ارتباط کابل های فیبر نوری را ارائه می دهند و همچنین می توانند در نوع هوایی ، خاکی یا زیر زمینی نصب شوند. نوع مفصل افقی نسبت به نوع عمودی(نوع گنبدی) کاربرد بیشتری دارد. مفصل های افقی فیبر نوری طوری طراحی شده اند که ضد گرد و غبار و ضد اب هستند و برای هزاران ارتباط فیبر نوری مناسبند و معمولا از پلاستیکی با قابلیت کشش بالا ساخته می شوند که با فشار 70 تا 106kpa سازگارند. از این مفصل ها می توان در محدوده دمای -40°C تا 85°C استفاده کرد.

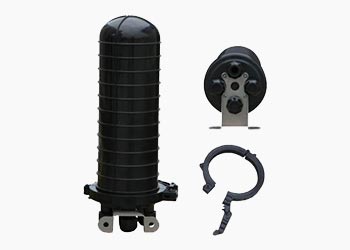

2) نوع عمودی:

نوع عمودی مفصل های فیبر نوری گنبدی شکل هستند به همین دلیل آن ها را نوع گنبدی نیز می نامند. این نوع برای مصارف خاکی طراحی شده اند.
کاربرد ها: مفصل های فیبر نوری، فضایی برای اتصال کابل های فیبر نوری outdoor به هم و همچنین یک راه محافظت بی نقص برای اتصالات کابل های فیبر نوری در معرض طبیعت را ارائه می دهند.مفصل های اتصال با هر دو نوع فیبر نوری نواری و مدور سازگارند. آنها به طور گسترده در سیستم های مخابراتی فیبر نوری استفاده می شوند.

مراحل نصب مفصل فیبر نوری .

در اینجا به صورت تیتروار گام های اصلی نصب و راه اندازی مفصل فیبر نوری بیان شده است.

  کیت مفصل فیبر نوری معمولا شامل این موارد می باشد: محافظ انتهایی، سازمان دهنده محفظه ی اتصال، محفظه اتصال فیبر، کاور، واشر های کابل، گیره واشرها، براکت نصب و ..

حذف روکش ها و ژاکت برای نمایان سازی ripcord
برداشتن غلاف خارجی
برداشتن پوشش داخلی

وصل کردن کابل به محفظه انتهایی
نصب کردن واشر و ارت بیرونی
آماده سازی دستگاه نوری و نصب و راه اندازی سازمان دهنده توزیع.
نصب محفظه اتصال
اتصال فیبر نوری
