تست OTDR

امتیاز به این مطلب
(2 کاربر)

تست OTDR یا بازتاب سنج نوری برای آزمایش سالم بودن کابل فیبر نوری به کار می رود که می تواند اتلاف اتصال را بررسی، طول را اندازه گیری و عیوب را پیدا کند. OTDR معمولا برای ایجاد یک تصویر از کابل فیبر نوری در مراحل نصب آن استفاده می شود. پس از آن در صورت وجود مشکلات، مقایسه ای بین طرح اصلی و طرح دوم صورت می گیرد. تجزیه وتحلیل طرح OTDR به دلیل وجود مستندات طرح اصلی که در زمان نصب کابل ایجاد شده است آسان می باشد. OTDR برای تست کابل های طولانی (بیش از 250 متر به صورت تقریبی یا 800 فوت ) یا کابل های فیوژن شده بسیار موثر می باشد. داده ای که OTDR به وجود می آورد معمولا برای تولید یک عکس که trace نامیده می شود استفاده می شود که اطلاعات با ارزشی را در اختیار کاربر آموزش دیده قرار می دهد و می تواند این اطلاعات را برای ارجاع بعدی به طرح در صورت ایجاد مشکل در شبکه ذخیره کند. تست OTDR نباید برای اندازه گیری اتلاف الحاقی در کابل فیبر نوری استفاده شود. این کار بهتر است توسط منبع آزمایش فیبر نوری و نیرو سنج انجام شود. دستگاه OTDR به سادگی به شما نشان می دهد که کابل ها کجا ترمینال شده اند و کیفیت فیبر ها و اتصالات و جوش ها را تایید می کند. البته طرح های OTDR معمولا برای عیب یابی استفاده می شوند به دلیل اینکه آنها می توانند مکان شکستگی فیبر را در زمان مقایسه طرح ها با مستندات نصب، نشان دهند.

دستگاه OTDR دارای 2 مدل رایج می باشد که در زیر به شرح آنها می پردازیم:

OTDR با تمام امکانات

دستگاه OTDR با تمام ویژگی ها یک دستگاه بازتاب سنج نوری قدیمی می باشد. که دارای تمام ویژگی ها بوده و نسبت به مدل های دیگر بزرگتر، سنگینتر و با امکان حمل دشوارتری می باشد. با وجود اینکه به بزرگی و سنگینی معروف می باشد اما ابعاد و وزن آن در مقایسه با نسل اولیه OTDR خیلی کمتر می باشد. اغلب این دستگاه ها یک قالب اصلی دارند که می توانند با واحد های پلاگین چند منظوره برای انجام بسیاری از اندازه گیری های فیبر تجهیز شوند. همچنین دارای صفحه نمایش رنگی بزرگ می باشند. این مدل اغلب دارای محدوده اندازه گیری بیشتری از سایر مدل ها می باشد و بیشتر در آزمایشگاه ها و اندازه گیری های دشوار فیبر استفاده می شوند. منبع تغذیه بیشتر این دستگاه ها جریان AC و یا باطری می باشد.

تست OTDR امکانات

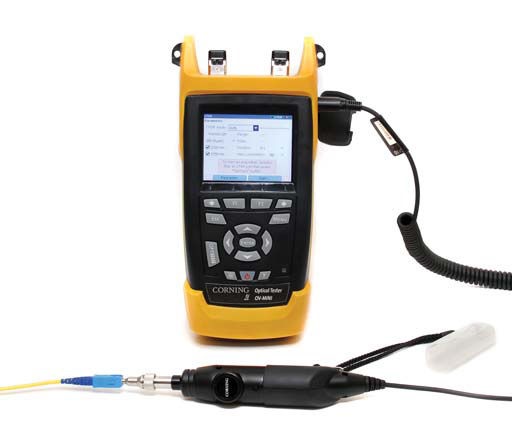

OTDR دستی و جستجوگر شکستگی در فیبر

OTDR دستی ( کوچک ) و جستجوگر شکستگی در فیبر برای عیب یابی شبکه های فیبر در زمینه محیطی طراحی شده اند که اغلب از باطری استفاده می کنند. این نوع OTDR ارزان قیمت و سبک وزن بوده و استفاده از آن آسان می باشد. این دستگاه تجزیه تحلیل داده های ابتدایی را انجام می دهد و ویژگی های کمتری از دستگاه های قبلی دارند. این دستگاه ها اغلب می توانند در ارتباط با نرم افزار های مبتنی بر pc برای انجام جمع اوری اطلاعات و تجزیه و تحلیل داده های پیچیده استفاده شوند. OTDR های دستی معمولا برای اندازه گیری لینک فیبر ها ، پیدا کردن شکستگی فیبر، نقاط با اتلاف بالا، اتلاف انتها به انتها و اتلاف بازگشت نور ( ORL ) استفاده می شوند. دستگاه هایی که شکستگی فیبر را پیدا می کنند ابزار هایی کم هزینه می باشند که مخصوص پیدا کردن محل رویداد های مشکل ساز فیبر مانند شکستگی فیبر، نقطه انعکاس بالا یا اتلاف بالا طراحی شده اند. این دستگاه نوار اندازه گیری الکترونیکی- نوری می باشد که فقط جهت اندازه گیری فاصله رویداد های مشکل ساز فیبر طراحی شده اند. به طور کلی دستگاه های OTDR دستی و دستگاه جستجوگر شکستگی در فیبر سبکتر و کوچکتر ، دارای کاربرد آسانتر نسبت به دستگاه های کامل می باشند و اکثرا از باطری استفاده می کنند. هدف این دو دستگاه این است که برای کارشناسان فنی ارزان و به عنوان ابزاری استاندارد باشد.

OTDR دستی
