دستگاه GPON Optical Repeater یک دستگاه تقویت کننده سیگنال فیبر نوری در بستر GPON است. این تقویت کننده می تواند تا حدود 40 کیلومتر یک سیگنال را ارسال کند. ماژول های دریافت کننده و ارسال کننده OEO از SFP های قابل اتصال به برق هستند و دارای کانکتور SC/UPC می باشند. برای کم کردن مصرف انرژی، زمانی که هیچ سیگنالی از OLT به تقویت کننده ارسال نمی گردد، به طور خودکار downstream TX خاموش می شود.
در یک دستگاه GPON Optical Repeater ارسال کننده و دریافت کننده ONU، تنظیمات burst TX، تنظیمات burst RX و ارسال کننده و دریافت کننده دستگاه OLT وجود دارد. تمام دریافت کننده و ارسال کننده ها از نوع SFP هستند. این تقویت کننده تنها به برق 5V یا منبع 110V AC احتیاج دارند. نوع منبع انرژی به صورت خودکار انتخاب می گردد.
ویژگی ها GPON Optical Repeater
- تقویت سیگنال تا فاصله 40 کیلومتر
- دارای آمپلی فایر تا 28dB
- استفاده آسان؛ تنها تجهیزات مورد نیاز یک منبع انرژی 5V DC یا 110V AC است. دستگاه به صورت اتوماتیک از بین این دو، منبع خود را انتخاب می کند.
- خاموشی downstream TX در صورت نبودن سیگنال از OLT
نحوه راه اندازی GPON Optical Repeater

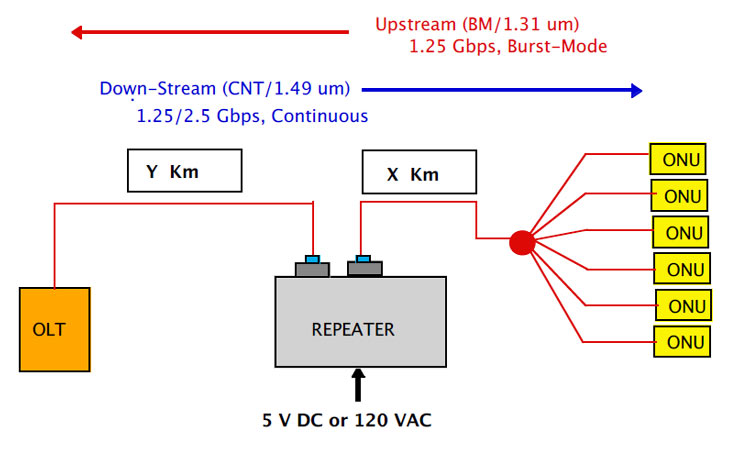

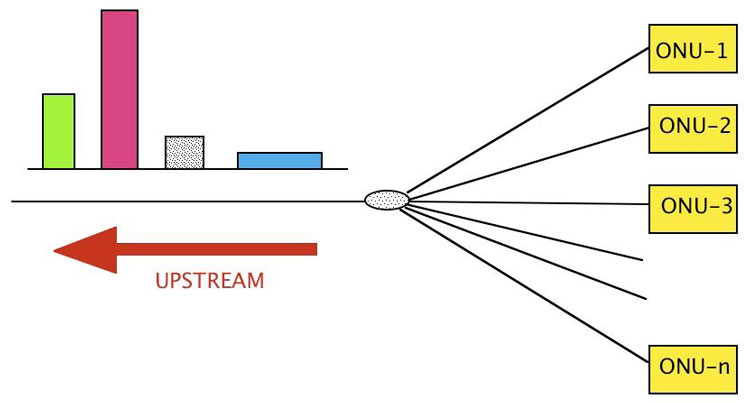

شکل زیر نشان می دهد چگونه یک دستگاه GPON Optical Repeater کار می کند. Downstream آن در سیگنال نوری حدود 1.25 تا 2.5 در طول موج 1.49um می باشد.
| پارامتر | symbol | Min. | Type Max | Max | Unit |
|---|---|---|---|---|---|
| ولتاژ (DC) | Vccdc | 4.75 | 5 | 12 | Vdc |
| جریان (DC) | Iccdc | 0.65 | Adc | ||
| Power supply (AC) | Vccac | 90 | 110 | 240 | Vac |
| دما | Topr |
-20 |
70 | oC |
| پارامترها | Symbol | Min | Typ | Max | Unit | توضیحات |
|---|---|---|---|---|---|---|
| Hi/Lo ratio | Hi/Lo | 15 | dB | به شدت به سیگنال های ورودی از ONU بستگی دارد. | ||
| Packet- to-packet spacing | Tg | 25 | ns | |||
| دوره ایجاد ثبات در BM TX | Ts | 8 | Ns | بستگی به Hi/Lo و Tg دارد. | ||
| تاخیر downstream و upstream | τDS
τUP |
9
2 |
ns |
ویژگی های optical I/O

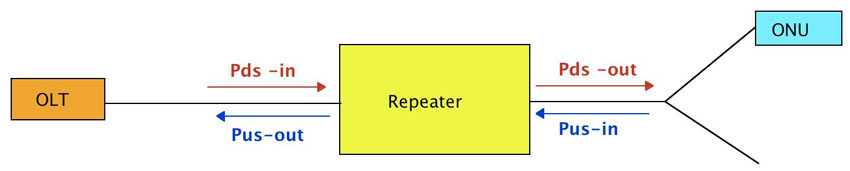

شکل زیر ارائه دهنده تعریف Optical I/O of Repeater است.
