مقایسه بین تکنولوژی CWDM و DWDM

امتیاز به این مطلب
(1 نظر)

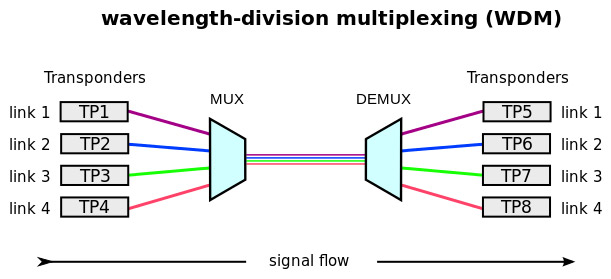

برای انتقال بهتر سیگنال در ارتباطات فیبر نوری، انواع مختلفی از فناوری ها در صنعت استفاده می شود. تقسیم طول موج چندگانه (WDM) یکی از فناوری هایی است که غالباً استفاده می شود، در این روش تعدادی از سیگنالهای حامل نور بر روی یک فیبر نوری با استفاده از طول موج های مختلف نور لیزر، مالتی پلکس می شوند.

مقایسه CWDM و DWDM

در سیستم WDM، دو نوع تقسیم بندی وجود دارد - CWDM (مالتی پلکس طول موج غیرمتراکم) و DWDM (مالتی پلکس طول موج متراکم). هر دوی آنها از چندین طول موج نور لیزر برای انتقال سیگنال در یک فیبر استفاده می نمایند. با این حال، از جنبه فاصله کانال، دسترسی انتقال، لیزر مدولاسیون و هزینه، CWDM و DWDM دارای تفاوت های زیادی می باشند. در این مقاله بر این تفاوت ها تمرکز می کنیم و امیدواریم که شما یک درک کلی در مورد تکنولوژی CWDM و DWDM به دست آورید.

فاصله کانال ها

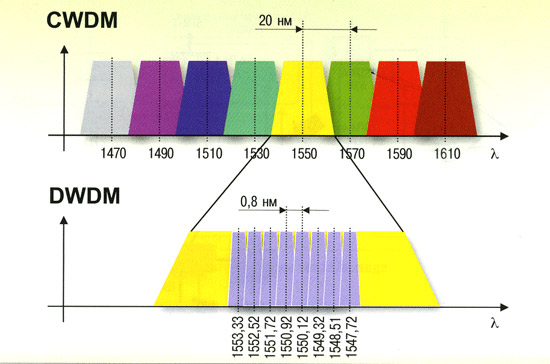

همانگونه که از نامشان پیداست، کلمات "متراکم" و "غیرمتراکم" تفاوت فاصله کانالها را نشان می دهد. فاصله CWDM عریض تر از DWDM می باشد. CWDM قادر به انتقال تا 16 طول موج با فاصله کانال 20 نانومتر در محدوده طیف 1270 نانومتر تا 1610 نانومتر می باشد. اما DWDM می تواند 40، 80 یا 160 طول موج با فاصله های باریک تر از 0.8 نانومتر، 0.4 نانومتر و یا 0.2 نانومتر از طول موج 1525 نانومتر تا 1565 نانومتر (باند C) و یا 1570 نانومتر تا 1610 نانومتر (باند L) انتقال دهد. شکی نیست که DWDM دارای عملکرد بهتر برای انتقال تعداد بیشتری از طول موج های متعدد بر روی یک فیبر می باشد.

مقایسه CWDM و DWDM

برد انتقال

از آنجا که طول موج به شدت در فیبر، در طول انتقال نور، یکپارچه است، DWDM قادر به ارسال در فاصله طولانی تر از CWDM است. طول موج تقویت شده DWDM با توانایی تداخل کمتر،در مسافت های طولانی به کار برده می شود. بر خلاف سیستم DWDM، CWDM قادر به پشتیبانی از فاصله ی نامحدود نیست. حداکثر برد CWDM حدود 160 کیلومتر است، اما یک سیستم تقویت شده DWDM ، در صورت تقویت و افزایش دوره ای توان سیگنال در طول اجرا، قادر به ارسال در فاصله ی خیلی بیشتر از این مقادیر است.

لیزر مدولاسیون

سیستم CWDM از لیزر uncooled استفاده می کند در حالی که سیستم DWDM از لیزر خنک کننده استفاده می کند. خنک کننده لیزری به تعدادی از تکنیک هایی اشاره دارد که در آن نمونه های اتمی و مولکولی پایین نزدیک صفر مطلق، از طریق تعامل با یک یا چند زمینه لیزر سرد می شود. لیزر خنک کننده تنظیم درجه حرارت را به عهده دارد که عملکرد بهتر، ایمنی بالاتر و طول عمر طولانی تر سیستم DWDM را تضمین می نماید. اما DWDM نیز توان بیشتری نسبت به تنظیم لیزر uncooled الکترونیکی که توسط سیستم CWDM استفاده می شود مصرف می نماید.

هزینه

به دلیل اینکه دامنه توزیع دما در طول موج بسیار گسترده، غیریکنواخت است، بنابراین تحقق بخشیدن به تنظیم درجه حرارت بسیار دشوار می باشد ، در نتیجه استفاده از روش لیزر خنک کننده هزینه های سیستم DWDM راافزایش می دهد. به طور معمول، تجهیزات DWDM چهار یا پنج برابر گران تر از تجهیزات CWDM است.

نتیجه

CWDM و DWDM هر دو از تکنولوژی WDM است که قادر به انتقال طول موج های متعدد تنها در یک فیبر می باشند. اما با ویژگی های مختلف، مردم باید از بین دو سیستم CWDMو DWDM یک سیستم را انتخاب نمایند. CWDM معمولا هزینه های کمتری دارد اما عملکرد آن به مراتب ضعیف تر از DWDM است. نیاز و بودجه باید در پروژه در نظر گرفته شود. علاوه بر این، محصولات WDM از جمله ماژول CWDM mux / demux ، ماژول DWDM mux / demux و اسپلیترهای نوری در بازار به شدت استقبال می شود و موجود می باشد.
