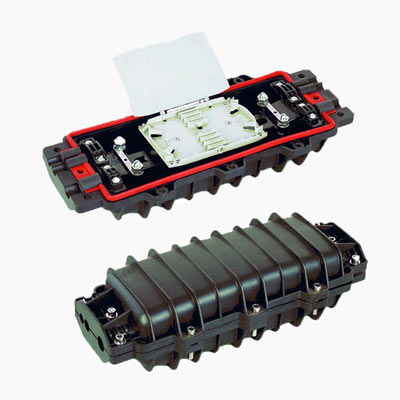

مشخصات انواع مفصل فیبر نوری
ویژگی ها
• نوع مفصل : مفصل افقی
• سهولت در نصب
• پشتیبانی از کاست های 12 و 24 کر
• بدنه از جنس ABS با کیفیت، جهت دوام بیشتر
• مناسب برای کابل های 5mm~16mm
• در انواع خاکی، داکتی و هوایی
• دمای عملکرد: -40°C~65°C

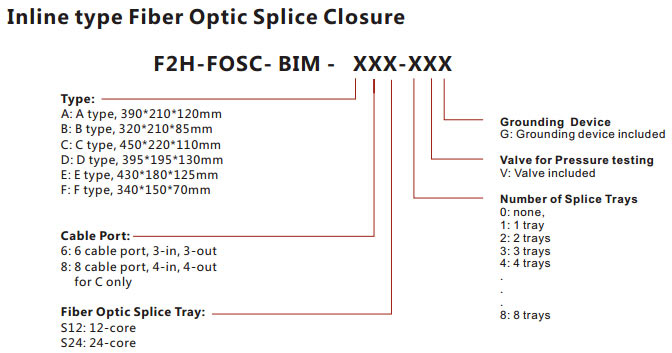

مشخصات
| - |
F2H-FOSC-BIM-C8S24-4VG |
F2H-FOSC-BIM-B6S24-4VG |
F2H-FOSC-BIM-A6S24-4VG |
F2H-FOSC-BIM-F4S24-2VG |
F2H-FOSC-BIM-E6S24-4VG |
F2H-FOSC-BIM-D6S24-4VG |
مدل |
|---|---|---|---|---|---|---|---|
|
افقی |
افقی |
افقی |
افقی |
افقی |
افقی |
افقی |
نوع |
|
450×187×166 |
450×220×110mm |
320×210×85mm |
390×210×120mm |
340×150×70mm |
430×180×125mm |
395×195×130mm |
ابعاد بیرونی |
| - |
2800~3300g |
2000~2500g |
1900~2200g |
1500~1700g |
1900~2300g |
2100~2600g |
وزن(بدون جعبه خارجی) |
|
3 |
8 |
6 |
6 |
4 |
6 |
6 |
تعداد پورت های ورودی و خروجی |
|
6~20mm |
5~16mm |
5~20mm |
5~20mm |
5~16mm |
5~20mm |
5~20mm |
قطر کابل فیبر |
| 144 کر |
12 تا 48 کر |
12 تا 96 کر |
12 تا 96 کر |
12 تا 48 کر |
12 تا 96 کر |
12 تا 96 کر |
ظرفیت |
| پلاستیک |
ABS |
ABS |
ABS |
ABS |
ABS |
ABS |
جنس بدنه |
| هوایی، داکتی، خاکی |
خاکی، داکتی، هوایی و hand-holes |
خاکی، داکتی، هوایی و hand-holes |
خاکی، داکتی، هوایی و hand-holes |
خاکی، داکتی، هوایی و hand-holes |
خاکی، داکتی، هوایی و hand-holes |
خاکی، داکتی، هوایی و hand-holes |
روش نصب |
|
-40℃~65℃ |
-40℃~65℃ |
-40℃~65℃ |
-40℃~65℃ |
-40℃~65℃ |
-40℃~65℃ |
-40℃~65℃ |
دمای عملکرد |
