اندازه گیری با OTDR

امتیاز به این مطلب
(1 نظر)

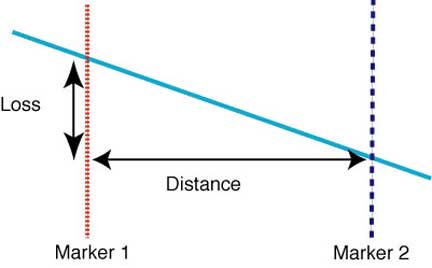

تضعیف فیبر با روش دو نقطه

OTDR فاصله و اتلاف را بین دو نشانه اندازه گیری می کند که می تواند برای اندازه گیری اتلاف طول فیبر در جایی که OTDR ضریب تضعیف فیبر یا اتلاف کانکتور یا جوش را محاسبه خواهد کرد، استفاده شود. برای اندازه گیری طول و تضعیف فیبر، ما نشانگر را در هر دو انتهای فیبری که می خواهیم اندازه گیری کنیم قرار می دهیم. OTDR اختلاف فاصله بین نشانگرها را محاسبه خواهد کرد و یک فاصله را به دست می آورد که بیانگر اختلاف بین سطح قدرت دو نقطه در جایی که نشانگر ها از ردیاب گذر می کنند و اتلاف را محاسبه می کنند می باشد. همچنین تفاوت دو سطح از قدرت به dB را هم نمایش می دهد. در نهایت ضریب تضعیف فیبر را با تقسیم اتلاف به فاصله و ارائه نتیجه به dB/km (واحد معمول برای تضعیف ) محاسبه می کند.

به منظور دریافت اندازه گیری خوب لازم است یک بخش نسبتا طولانی از فیبر به عنوان مبنا برای اندازه گیری انتخاب شود. فواصل کوتاه به معنی کم بودن اتلاف می باشد و اندازه گیری در صورت طولانی بودن فاصله غیر قطعی خواهد بود و بهتر است دور از event هایی مثل کانکتور و جوش فیوژن قرار گیرد. چنانکه ممکن است زمان استقرار OTDR بعد از این event ها باشد. به ویژه اگر آنها منعکس کننده باشند، باعث می شود طرح توسط دستگاه غیر خطی شود.

تضعیف فیبر
تضعیف فیبر توسط روش کمترین مجذور

OTDR فاصله و اتلاف را بین دو نشانه اندازه گیری می کند اما مناسب ترین خط را بین دو نقطه به صورت ریاضی با استفاده از روش " کمترین مجذور" برای کاهش نویز محاسبه می کند. هنگامی که نشانگرها قسمتی از طرح فیبر که دارای نویز است را انتخاب می کنند، کمترین مجذور تضعیف (2-pt LSA ) دستگاه می تواند برای محاسبه اتلاف dB بین نشانگرها استفاده شود. اگر از نزدیک نگاه کنید شما یک خط خاکستری خواهید دید که بهترین طرح را با متوسط تمام نویز نشان می دهد.

تلفات جوش فیبر نوری

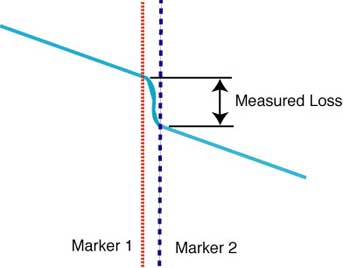

تلفات جوش با استفاده از روش دو نقطه

OTDR فاصله event ها و اتلاف در یک event ( کانکتور یا جوش ) را بین دو نشانه اندازه گیری می کند. برای اندازه گیری اتلاف جوش نشانه ها را به سمت محل جوش با حفظ فاصله یکسان تا مرکز نقطه اتصال حرکت می دهیم تا اندازه گیری صورت گیرد. OTDR اتلاف را به dB بین دو نشانه محاسبه خواهد کرد و یک مقدار به dB به شما خواهد داد. اندازه های اتلاف کانکتور یا جوش با برخی از بازتاب ها خیلی شبیه خواهند بود به غیر از اینکه شما یک نقطه اوج در کانکتور خواهید دید که ناشی از انعکاس برگشتی از کانکتور خواهد بود.

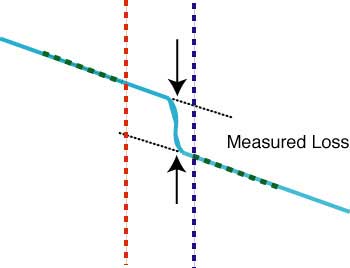

اتلاف جوش با روش کمترین مجذور (LSA)

OTDR فاصله و اتلاف را در یک event ( یک کانکتور یا جوش) بین دو نشانه اندازه گیری می کند اما مناسب ترین خط را بین دو نقطه با روش کمترین مجذور برای کاهش نویز محاسبه می کند.

اگر شما متوجه شده باشید در برخی از فواصل نشانه گرها از هم جدا هستند که شامل اتلاف برخی از فیبر ها در هر دو طرف کانکتور واقعی یا نقطه اتصال است. بیشتر OTDR ها اتلاف را برای شما با مقایسه ی طرح های فیبر در دو طرف event محاسبه می کنند و اتلاف را بدون هیچ تاثیری از طول فیبر محاسبه می کنند. روش ریاضی استفاده شده " تقریب کمترین مجذور" (Least Squares Approximation ) می باشد. از این رو از واژه " LSA" در بیشتر دستگاه ها برای نمایش در صفحه نمایش و منو راه اندازی استفاده می شود. تنظیمات مورد نیاز LSA چندین شاخص را تنظیم می کند. یکی در نقطه اوج و دو نشانه گر معمولی نزدیک event و دو نشانه در انتها که بخش های مورد استفاده برای تجزیه و تحلیل کمترین مجذور را تعریف می کند. این بخش ها باید به اندازه کافی طولانی باشند تا اندازه گیری خوبی داشته باشیم اما نه آنقدر طولانی که به event بعدی نزدیک شود.

OTDR فاصله و اتلاف
