در سال های اخیر، ماژول فرستنده گیرنده QSFP28 به 100G ارتقاء یافته است که قادر به پشتیبانی از مد انتقال داده ‎4×25G‏ می باشد. امروزه بسیاری از دیتا سنترها در حال تطبیق دادن فرستنده گیرنده های QSFP28 خود به 100G هستند. البته بسیاری دیگر از فرستنده گیرنده ها هستند که قادر به انتقال به شبکه 100G هستند اما ماژول QSFP28 هنوز هم به عنوان یک انتخاب بهینه در نظر گرفته می شود. در این پست به برخی از مزیت های ماژول فرستنده گیرنده 100G QSFP28 برای دیتاسنترها پرداخته شده است. شاید یکی از این موارد دقیقاً همان چیزی باشد که شما به دنبال آن هستید.

فرستنده گیرنده نوری 100G QSFP28

فرستنده گیرنده 100G QSFP28 برای کاربردهای ارتباطی با تراکم زیاد و سرعت بالا طراحی شده است. فرستنده گیرنده چهار کانال با سیگنال هایی با نرخ بیت مختلف از 25G تا 40G ارائه می دهد و از 100Gbps Ethernet (4×25 Gbps) و 100Gbps 4X InfiniBand Enhanced Data Rate (EDR) پشتیبانی می کند. فرستنده گیرنده 100G QSFP28 دارای مزیت های مختلفی است. این ماژول نسبت به سایر ماژول های 100G دارای ابعاد کوچکتری بوده بنابراین بسیار ایده آل برای سوئیچ های با تعداد پورت بالا می باشد. مصرف برق این فرستنده گیرنده معمولاً کمتر از 3.5W است. علاوه بر این QSFP28 قادر است ظرفیت انتقال را درهر خط از 10G تا 25G افزایش دهد که این می تواند هزینه های مربوط به هر بیت را بهینه نماید.

راهکار فرستنده گیرنده QSFP28

فرستنده و گیرنده QSFP28 را می توان بر اساس استاندارد IEEE و MSA در انواع مختلف دسته بندی کرد.

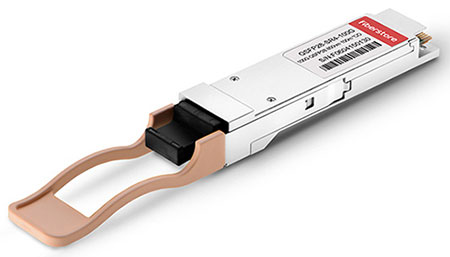

100GBASE-SR4 QSFP28

100GBASE-SR4 یک استاندارد IEEE برای 100G QSFP28 است که از مسافت های کوتاه در حالت مالتی مد پشتیبانی می کند. 100GBASE-SR4 می تواند از انتقال 100G با مسافت 70 متری بر روی OM3 و با مسافت 100 متری بر روی OM4 پشتیبانی کند. با رابط MTP/MPO فرستنده گیرنده 100GASE-SR4 QSFP28 می تواند از انتقال بر روی چهار خط دو طرفه 25G بر روی هشت فیبر پشتیبانی نماید.

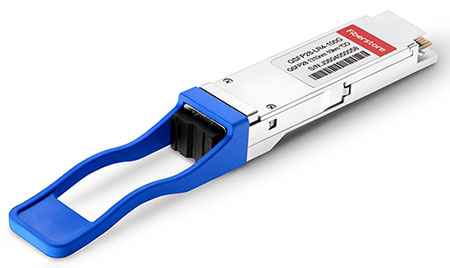

100GBASE-LR4 QSFP28

100GBASE-LR4 نیز یک استاندارد IEEE برای ماژول 100G QSFP28 است اما از انتقال مسافت طولانی تا 10 کیلومتر بر روی کابل فیبر نوری سینگل مد پشتیبانی می کند . ماژول 100GBASE-LR4 QSFP28 بطور خاص برای تکنولوژی WDM برای 4 خط 25G با چهار طول موج مختلف بکار می رود. علاوه براین، رابط duplex LC آن از انتقال دوطرفه 100G پشتیبانی می کند.

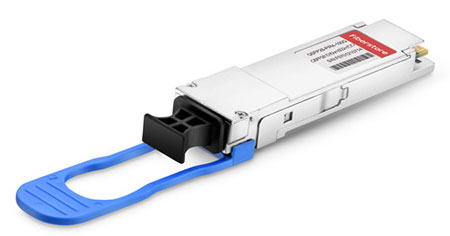

100GBASE-PSM4 QSFP28

100GBASE-PSM4 استانداری است که توسط MSA برای لینک نقطه به نقطه 100G بر روی هشت فیبر سینگل مد تا مسافت 500 متر تعریف شده است. فرستنده گیرنده 100GBASE-PSM4 QSFP28 از چهار خط مشابه و مستقل برای هر مسیر سیگنال با قابلیت انتقال 25G در هر خط استفاده می کند. با رابط MTP/MPO کابل ریبون فیبر نوری با کانکتور MTP/MPO را می توان به ماژول QSFP28 متصل کرد.

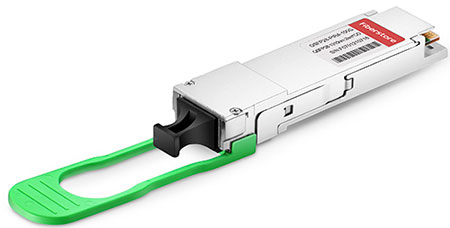

100GBASE-CWDM4 QSFP28

استاندارد 100GBASE-CWDM4 توسط CWDM MSA برای پشتیبانی از شبکه 100G تا مسافت دو کیلومتر منتشر شده است. این استاندارد با استفاده از فناوری ‎CWDM ،‏8فیبر (4 فرستنده و 4گیرنده نوری) را به 2 فیبر تقلیل می دهد. این فرستنده گیرنده مشابه 100GBASE-LR4 QSFP28 بوده اما مسافت انتقال آن محدودتر و هزینه ی آن کمتر است.
