هنگامی که در مورد کابل های فیبر نوری بحث می شود، ممکن است در مورد UPC یا APC صحبت شود و دانستن آن برای شما جالب باشد. برای مثال، فرق بین کانکتور SC APC و SC UPC چه می باشد؟ UPC و APC در واقع دو نوع شیوه صیقل دادن فرول کانکتور فیبر نوری می باشد این مقاله به شما کمک خواهد کرد که بین دو کانکتور UPC و APC گزینه بهتر را انتخاب کرده و راه حل بهتری را برای شبکه خود بیابید.

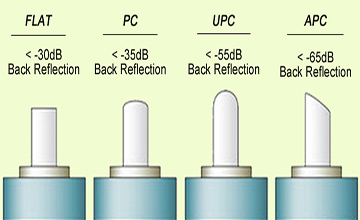

APC و UPC چیست؟
اتلاف بازگشتی در هنگام نصب یک کانکتور در پایان شبکه فیبر اجتناب ناپذیر می باشد. این بازتابش برگشتی توسط منبع نور تولید شده است. با این حال، اتلاف شدید نور به منابع نور لیزر آسیب و در سیگنال های انتقال یافته اختلال ایجاد می کند. بنابراین، انواع مختلف پولیش فرول کانکتور از تلفات توان شدید جلوگیری می کند. UPC و APC دو نوع پولیش می باشند که به طور گسترده ای در شبکه ها استفاده می شوند. در اینجا به برخی از اطلاعات خاص در مورد UPC و APC اشاره می کنیم.

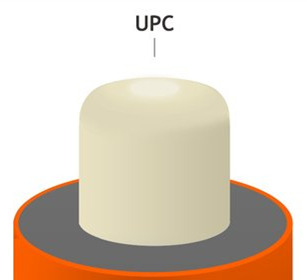

UPC، دارای تماس فیزیکی اولترا و تکامل یافته ی فرمPC که دارای سطح خاص است، می باشد. کانکتور UPC به دستگاه صیقل سازی برای محقق کردن مشخصات تلفات بازگشتی نوری کم، وابستگی خاصی دارد. انتهای گرد آن که در طی پولیشینگ ایجاد شده اجازه می دهد تا تار فیبر نوری بر روی نقطه بالایی قرار بگیرد. علاوه بر این، در هنگام استفاده از کانکتور UPC، مطمئن شوید که با توجه به مشخصات لیزر می تواند ،اتلاف بازگشتی کانکتور UPC که تولید می نماید را اداره و تحمل نماید.

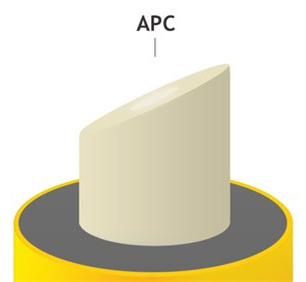

APC، دارای تماس فیزیکی زاویه دار می باشد و بسیار متفاوت از UPC است. انتهای مواجهه با اتصال APC دقیقا با زاویه 8 درجه به غلاف فیبر جلا داده شده است به طوری که مقدار زیادی از اتلاف بازگشتی به غلاف فیبر نوری بازگشت داده می شود که این کار از تداخل ارسال سیگنال یا آسیب رساندن به منبع لیزر جلوگیری می کند. اتصال کانکتور APC در 8 درجه با نگه داشتن ثابت سطح بسیار دشوار است. بنابراین، اگر فرول کانکتور APC آسیب ببیند، باید آن را با یک کانکتور APC نو جایگزین نمود.
نحوه ی تشخیص کانکتور های فیبر نوری UPC از APC
تفاوت های بسیاری را می توان بین اتصالات UPC و APC پیدا نمود:
نکته اول، فرول کانکتور است. همانطور که قبلا بحث نمودیم، کانکتور UPC بدون هیچ زاویه ای پولیش می شوند، اما کانکتور APC با زاویه 8 درجه پولیش می شوند. نکته دوم، راه بازتابش نور می باشد. نحوه پولیش مختلف فرول به طور مستقیم باعث تفاوت انعکاس نور می شود. اگر از کانکتور UPC استفاده شود نور منعکس شده مستقیم به سمت منبع نور انعکاس می یابد، اما در کانکتور APC به جای بازتاب به سمت نور به علت زاویه پولیش، نور به غلاف فیبر نوری بازتاب داده می شود. نکته سوم، تلفات بازگشتی می باشد. از آنجا که الگوهای انعکاس نور متفاوت هستند، سطح تلفات بازگشتی نیز متفاوت می باشد. تلفات بازگشتی کانکتور APC با مقدار -65 dB کمتر از کانکتور UPC با مقدار -50 dB می باشد. در واقع کانکتورها می توانند به عملکرد تطبیق بهتری دست یابند اگر اتلاف بازگشتی پایین تری داشته باشند. نکته چهارم، رنگ کانکتور می باشد. این آشکارترین تفاوت است که می تواند در کانکتورها دیده شود. کانکتور UPC معمولا بدنه آبی دارد در حالی که کانکتور APC بدنه سبز رنگ دارد.
نحوه انتخاب کانکتور فیبر نوری UPC و APC ؟
اگر هنوز بین انتخاب از بین دو نوع کانکتور شک و شبهه دارید بهترین راه این است که کاربرد خود را ببینید و طبق آن تصمیم بگیرید. به طور کلی، نوع APC دارای عملکرد بهتر از نوع UPC می باشد. APC برای کاربردهای پهنای باند بالا و لینک مسافت های طولانی به کار برده می شود. به عنوان مثال، FTTX، شبکه پسیو نوری (PON) و مالتی پلکس تقسیم طول موج (WDM) که حساسیت بیشتری نسبت به تلفات بازگشتی دارند، APC یک راه حل بهتر برای ارائه پایین ترین تلفات بازگشتی می باشد. با این حال، استفاده گسترده از کانکتورهای APC هزینه بالاتری دارد. با این اوصاف، ممکن است کانکتور UPC یک انتخاب بهتر باشد چرا که هزینه از اهمیت بالایی برخوردار است.
